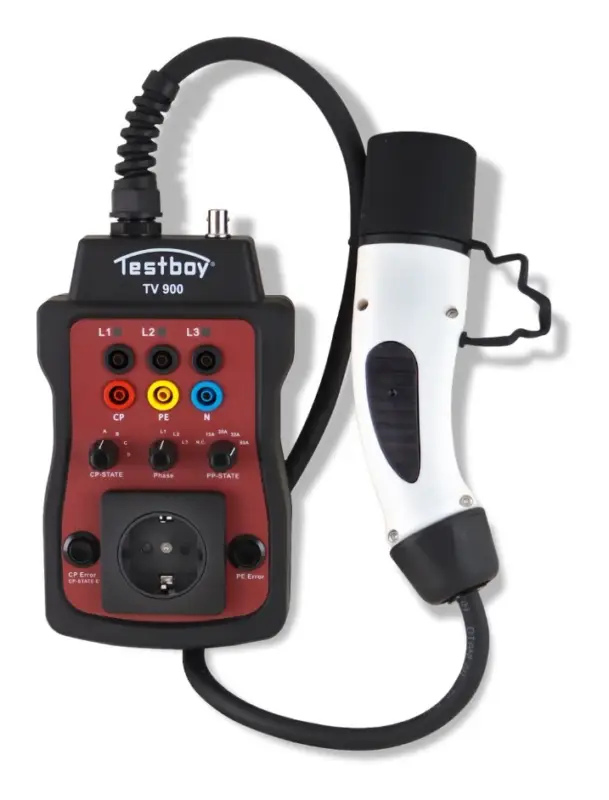

Testboy TV 900 Ladesäulenprüfadapter

Produktmerkmale
Frequenz : 50 Hz
Eingangsspannung : 230 V (1-phasig) / 400 V (3-phasig)
Fehlersimulation : CP-Fehler „E“ Kommunikationsfehler PE-Fehler (Schutzleiter unterbrochen)
Anschlüsse
BNC-Buchse : Ja (Zur verwendung eines Oszilloskop)
Ladestecker : Typ 2
Eigenschaften
Control Pilot (CP) Simulation des Fahrzeugzustandes : A (nicht verbunden) / B (verbunden, aber nicht laden) / C (laden ohne Belüftung) / D (laden mit Belüftung)
Phasenanzeige : Ja (über 3 LED L1/L2/L3)
Proximity Pilot (PP) Simulation des Ladekabels : 13 A / 20 A / 32 A / 63 A / NC
Merkmale : 4 mm Bananenbuchsen für 3-Phasen: Ja
Ihre Vorteile :

• Geeignet für Wallboxen mit und ohne Kabel
• Anschlussmöglichkeit für Installationstester oder Multimeter
• Direktüberprüfung der Phasen über LED Anzeige
• Eingebaute Schuko-Steckdose mit Phasenumschaltung

Lieferumfang : Bereitschaftstasche
Installationshinweis : Für die Verwendung dieses Produktes ist ein Starkstromanschluss erforderlich. Eventuell ist hierfür die Zustimmung Ihres lokalen Netzbetreibers erforderlich.
Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen.
Beschreibung :

Mehr und mehr Ladesäulen für Elektroautos werden europaweit aufgestellt. Testboy hat den Messadapter TV 900 entwickelt, um damit die in Europa genormten Typ-2 Ladesäulen prüfen zu können. Der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein Elektro-Fahrzeug. Über die 4 mm Bananenbuchse lässt sich ein Installationstester oder ein Multimeter anschließen. Somit ist eine Prüfung mit einem VDE 0100 Tester, wie dem Testboy Gerät TV 455, möglich. Die verbauten LED zeigen an, ob und wie viele Phasen anliegen. Auf die eingebaute SchukoSteckdose lässt sich wahlweise eine der drei Phasen schalten.Dadurch lässt sich jede Phase einzeln prüfen.
