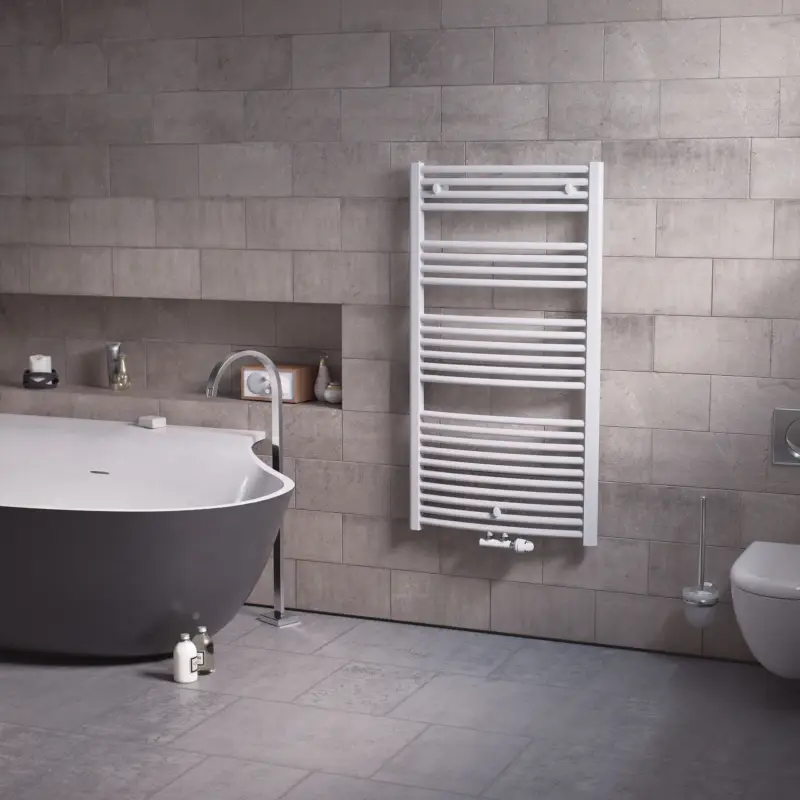

Corpotherma Eco-Swing Badheizkörper 1121 x 700 mm gebogen – Verkehrsweiß Zertifiziert

Corpotherma Eco-Swing Badheizkörper 1121 x 700 mm gebogen – Verkehrsweiß

Produktmerkmale
Serie : Eco-Swing
Ausführung : Leicht gebogen
Horizontalrohre : Ø 22 mm
Sammelrohre : D-Profile 40 x 30 x 1,5 mm
Abmessungen
Breite : 700 mm
Höhe : 1121 mm
Material und Farbe
Farbe : Verkehrsweiß
RAL-Nummer : 9016
Heizkörper
Anschlusslage : Unten mittig (Mittenanschluss) / Unten rechts/links
Bautiefe : 40 – 50 mm (je nach Baubreite)
Nabenabstand : Baubreite minus 30 mm
Wandabstand bis Mitte Gewinde : variabel von 60 bis 82 mm
Wandabstand bis Vorderkante : 90 – 112 mm (breitenabhängig)
Energie und Leistung
Betriebsart : Elektrobetrieb / Warmwasserbetrieb
max. Betriebsdruck : 10 bar
max. Betriebstemperatur : 120 °C
max. Prüfdruck : 17 bar
Wärmeleistung 75/65/20° C : 706 W
Merkmale Material : Mit waagerechten, leicht gebogenen, wirbelstromgeprüften Präzisionsstahlrohren 22 x 1,2 mm in Radiatorengüte und senkrechten D- Profilen 40 x 30 x 1,5 mm. Die Horizontalrohre sind in Rohrbündeln mit den Vertikalprofilen verbunden, zwischen denen verschiedene Lücken vorgesehen werden, um Handtücher zu Trocknungszwecken einlegen zu können.
Merkmale Ausführung : Die Verbindungen zwischen Horizontal – und Vertikalrohren sind ohne sichtbare Nähte hartgelötet. Der gelötete Heizkörper wird phosphatiert und als Standard in der Farbe RAL 9003 nach DIN 55900 lösemittelfrei mit Epoxi – Polyester Pulver elektrostatisch beschichtet und eingebrannt.
Merkmale Technische Daten : Als Anschlüsse sind sowohl ein Mittenanschluss (2 x G ½“) mit 50 mm Nabenabstand als auch 2 an den Vertikalprofilen unten angeordnete Anschlüsse G½“ vorhanden. Darüber hinaus ist an einem Vertikalprofil oben ein Anschluss G ½“ für die Entlüftung vorgesehen. Der Heizkörper ist für den Betrieb mit elektrischen Heizstäben geeignet.
Hersteller-Produktinformationen : Anschlüsse: Mittenanschluss (2x G1/2″) / 2 an Vertikalprofilen unten angeordnete Anschlüsse G1/2″ / Anschluss G ½“ oben an Vertikalprofil für Entlüftung
Lieferumfang :

• Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt
• 1 Befestigungsset (variabler Wandabstand)
• 1 Stück Verschlussstopfen
• 1 Stück Entlüftungsstopfen
